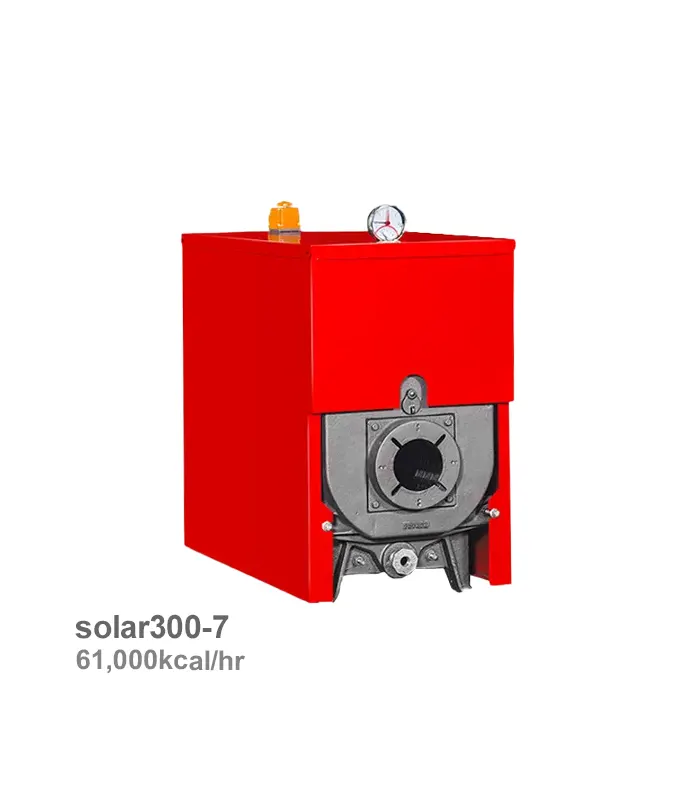

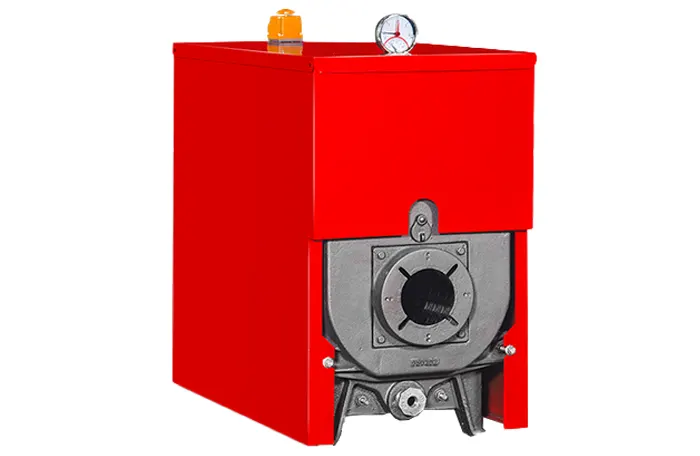

دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

معرفی دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره که با عنوان بویلر چدنی سولار 300 هم شناخته می‌شود، یکی از کاربردی‌ترین تجهیزات قابل نصب در موتورخانه ساختمان‌ها است که برای تأمین آب گرم مصرفی و گرمایش مورد استفاده قرار می‌گیرد.
این محصول - مطابق عنوان خود - از 7 پره قابل تعویض و ظرفیت حرارتی 70.9kW برخوردار است و توانایی کارکرد با سه سوخت گاز شهری، گازوئیل و گازوئیل سنگین را دارد.
مدل سولار 300/ 7 پره دارای ابعاد  مناسبی است که باعث می‌شود فضای کمی را در موتورخانه اشغال کند.

ویژگی‌های دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

• دارای 7 پره با قابلیت تعویض پره‌ها و تعبیه پره‌ها به صورت جداگانه
• بدنه ساخته شده از آلیاژ چدن آتشخوار با ضخامت 5mm و با انتقال حرارت مناسب و مقاومت بسیار بالا در برابر عوامل شیمیایی و اکسید شدن
• تعبیه فن‌های برجسته در بدنه به تعداد زیاد در سمت احتراق
• قابلیت کوپل شدن با کلکتور از طریق تعویض منابع تک کویل و دوجداره با منابع دو کویله
• دارای سازگاری با انواع مشعل‌ با ظرفیت حرارتی مناسب به دلیل شکل خاص محفظه احتراق و پاس‌های دود
• قابلیت کوپل کردن دو یا چند دستگاه سولار 300 برای رسیدن به ظرفیت‌های حرارتی بالاتر
• مقاومت بالا در برابر رطوبت محیطی و میعانات حاصل از احتراق
• اشغال کننده فضای کم در موتورخانه
• دارای قطعات سبک و سهولت در باز شدن درب‌های جلو و عقب دیگ
• حمل و نقل آسان به دلیل پره‌ای بودن دیگ

مشخصات فنی دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

• ظرفیت حرارتی: 70.9kW معادل 61,000KCal/H و 242,000btu/H
• حداکثر فشار کاری مجاز: 4bar
• سایز اتصالات ورودی و خروجی: ½ 1 اینچ
• حداکثر دمای کاری مجاز: 90 درجه سانتیگراد
• نوع سوخت گازی: گاز شهری
• نوع سوخت مایع: گازوئیل / گازوئیل سنگین
• دارای گواهینامه استاندارد CE اروپا
• دارای گواهینامه مدیریت کیفیت iso 9001 : 2015 از کمپانی SGS سوئیس

تعیین ظرفیت دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره برای متراژ مورد نظر

دیگ‌های فوق در موتورخانه نصب می‌شوند؛ به همین دلیل در ابتدا باید به این نکته توجه کرد که موتورخانه برای تأمین نیازهای چه ساختمانی (کاربری مسکونی، اداری یا تجاری) و در چه زیربنایی احداث شده است.
تعیین متراژ ساختمانی که مدل سولار 300/ 7 پره در آن به کار برده می‌شود، به عواملی مثل زیربنای مفید ساختمان، تعداد واحدهای موجود در ساختمان و همچنین وجود یا عدم وجود استخر بستگی دارد.
همانطور که گفته شد این دیگ‌ها دو کارکرد اساسی دارند؛ تأمین گرمایش مورد نیاز ساختمان و تأمین آب گرم مصرفی هر واحد از ساختمان.
بنابراین برای انتخاب دیگ مناسب ابتدا باید ویژگی‌های ساختمان را مورد بررسی قرار دارد.
روش نخست ظرفیت سنجی تقریبی به شرح زیر است:

1. ابتدا باید حاصل ضرب زیربنای مفید ساختمان در عدد 100 حاصل شود (برای برآورد ظرفیت دیگ مناسب جهت تأمین گرمایش).
2. سپس تعداد واحدها محاسبه و به ازای هر واحد 6,000KCal در نظر گرفته شود (برای برآورد ظرفیت دیگ مناسب جهت تأمین آب گرم مصرفی)
3. در نهایت اگر ساختمان دارای استخر بود، ظرفیت گرمایشی استخر نیز باید به مجموع عدد به دست آمده در دو رابطه قبلی اضافه شود.

به عنوان مثال اگر ساختمانی دارای زیربنای 2000 متری و 16 واحد مجزا باشد، نحوه محاسبه آن به شکل زیر است:

1. مرحله اول: 2000 * 100
2. مرحله دوم: 16*6000
3. مرحله نهایی: 20000 + 96000 = 116000KCal/H

ظرفیت گرمایشی دیگ مورد نظر برای به کارگیری در چنین ساختمانی باید حداقل 116000KCal/H باشد؛
البته لازم به ذکر است معمولا عدد به دست آمده با افزودن 20 درصد (به عنوان ضریب اطمینان) به عنوان عدد نهایی ثبت می‌شود.
روش دوم ظرفیت سنجی تقریبی به شرح زیر است:
در این روش، تعیین ظرفیت بر حسب ظرفیت گرمایشی ساختمان و با فرمولی ساده‌تر محاسبه می‌شود؛ به این صورت که متراژ زیربنا در عدد 150 ضرب و به عدد به دست آمده 15 درصد اضافه می‌شود و در نهایت برای عدد بدست آمده، دیگ مورد نیاز معرفی و پیشنهاد خواهد شد.
پر واضح است که در صورت وجود استخر، ظرفیت حرارتی مورد نیاز گرم کردن آب و محوطه استخر باید به صورت جداگانه محاسبه شود.
با تمام این اوصاف، برای رسیدن به عدد مورد نظر خود در تعیین ظرفیت دیگ چدنی، با کارشناسان فروش ناب تهویه تماس بگیرید.

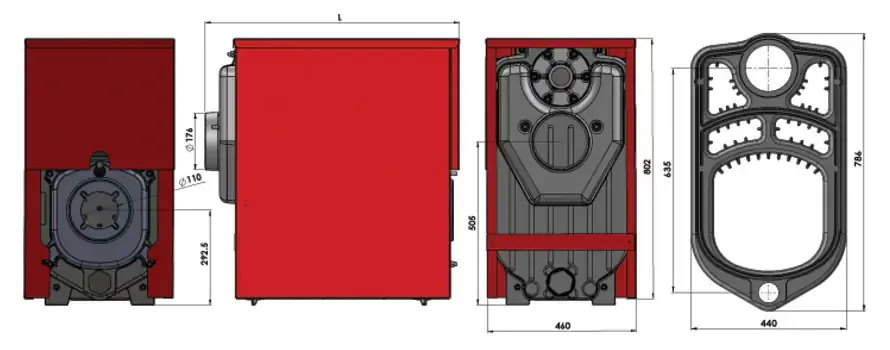

ابعاد دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

L=890mm

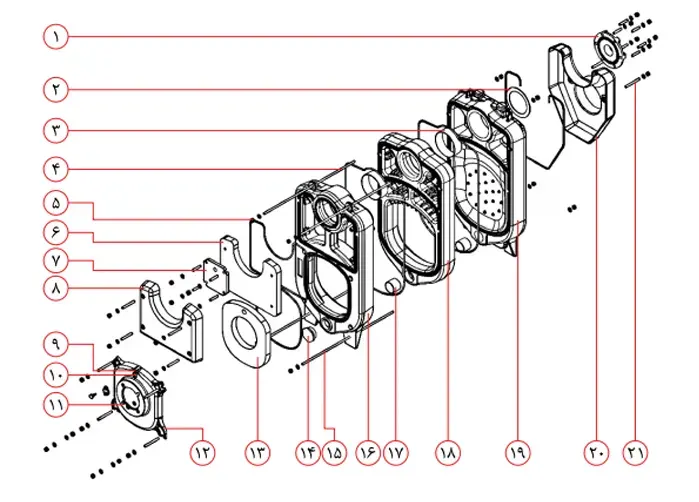

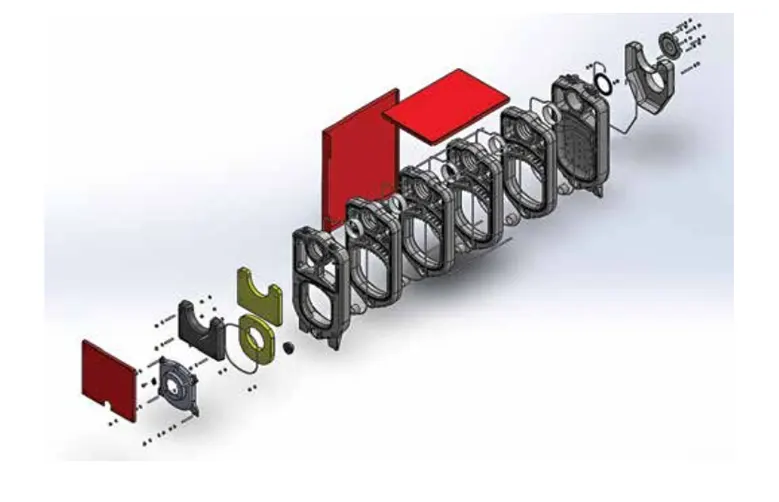

اجزای تشکیل دهنده دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

1. فلنچ عقب
2. واشر آب بندی سایز بزرگ
3. بوش سایز بزرگ
4. میل مهار بالا
5. نخ نسوز
6. عایق درب بالا
7. فلنج کورکن
8. درب بالا
9. پین دریچه بازدید
10. دریچه بازدید
11. مشعل گیر
12. درب پایین
13. عایق مشعل گیر
14. درپوش کورکن
15. میل مهار پایین
16. پره جلو
17. بوشن سایز کوچک
18. پره وسط
19. پره عقب
20. دودکش
21. پیچ دوسردنده

نحوه نصب دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره در موتور خانه

یک نکته مهم در مورد دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

در صورتی که قصد افزایش ظرفیت بویلر چدنی را دارید، به جای تعویض این مدل با مدلی از سری دیگر و یا با ظرفیت بالاتر، بهتر است آن را با یک مدل سولار 300/ 7 پره دیگر کوپل (هم‌بندی) کنید.
شاید از نظر برآورد ظرفیت تغییر چندانی رخ نداده باشد، اما کوپلینگ دو مدل مشابه نسبت به مدلی که ظرفیت آن برابر با دو مدل کم‌ظرفیت‌تر است، باعث صرفه جویی بیشتری در مصرف انرژی و هزینه‌های جاری می‌شود.

نکاتی در مورد قیمت دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

• مجموعه ناب تهویه به عنوان یکی از برترین تأمین کنندگان دیگ های چدنی شوفاژکار، همواره ارائه دهنده بروزترین و بهترین قیمت برای مدل فوق است.
• با توجه به حذف هر گونه واسطه در پروسه قیمت گذاری، قیمت دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره طبق آخرین نوسانات بازار ارز و با در نظر گرفتن تعرفه‌های گمرکی درج شده است.
• به شما خریدار محترم اطمینان می‌دهیم که محصول مورد نظر شما، با بالاترین تخفیف و بهترین قیمت، در اختیار شما قرار خواهد گرفت.

گارانتی و خدمات پس از فروش دیگ چدنی شوفاژکار مدل سولار 300/ 7 پره

• بویلر چدنی فوق با 10 سال گارانتی توسط شرکت شوفاژکار به خریداران محترم عرضه می‌شود.
• لازم به ذکر است مجموعه ناب تهویه وظیفه تأمین، فروش و تحویل این کالا را برعهده دارد. (هزینه ارسال این محصول بر عهده مشتری است.)
• نصب تمامی دیگ‌های چدنی شوفاژکار خریداری شده از سایت ناب تهویه از جمله مدل فوق، باید توسط تکنسین‌های مجاز شرکت شوفاژکار صورت پذیرد؛ در غیر این صورت، کالا از گارانتی خارج خواهد شد. همچنین مدت زمان گارانتی این محصول از روز نصب آن محاسبه خواهد شد.
